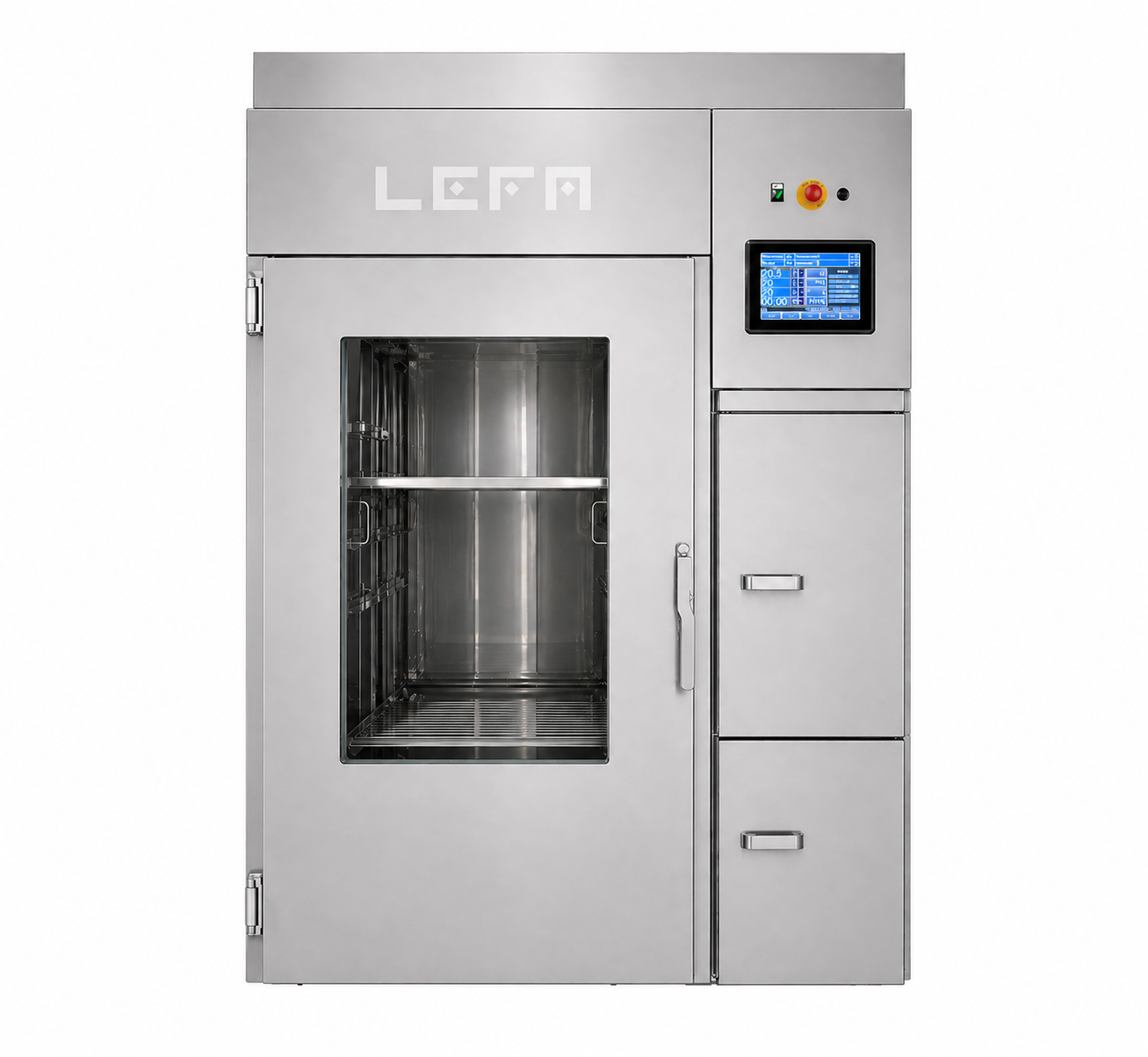

Einwagensysteme
Durch die vereinten Verfahren sinken Ressourcenverbrauch und
Prozesszeiten, während die Produktqualität konstant hoch bleibt.
Einwagensysteme
Einwagensystem-Konfigurator
Wählen Sie zuerst die TS-Anlagengröße. Erst durch Raucherzeuger und Energieart entsteht die genaue Ausführung wie TSFR, TSGR, TSRR oder bei Kombirauch TSKR.
TS 80 ist nur mit Strom auswählbar. Gas und Öl wurden automatisch gesperrt.
Ihre Konfiguration
–
–
Anlagenbeschreibung
Nach der Auswahl wird hier die passende Anlagenbeschreibung angezeigt.
PDF öffnen

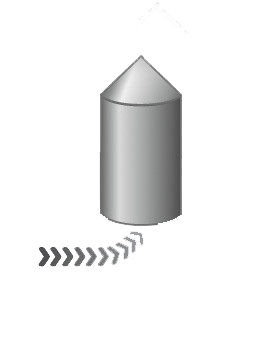

Flüssigrauch

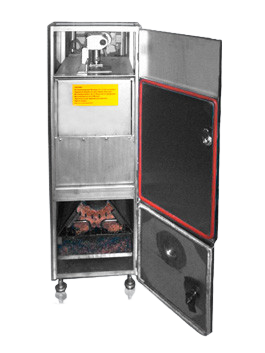

Glimmrauch

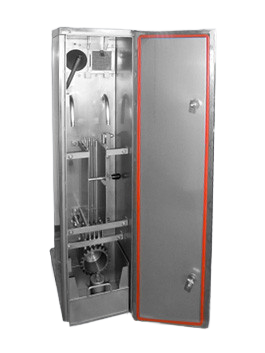

Reiberauch
Voraussetzungen & Anforderungen
Anschlüsse und Voraussetzungen für die Installation
Maß- & Gerätedaten
| Spezifikation | TS 80 | TS 90 | TS 95 | TSK100 |
| Rauchstocklänge (cm) | 80 | 90 | 100 | 100 |
| Außenmaße cm (BxHxT) Breite ohne Schaltkasten | 117 x 216 x 99 | 132 x 246 x 109 | 147 x 250 x 119 | 147 x 280 x 119 |
| Schaltschrank Raucherzeuger | - | Breite 43 cm | - | - |
| Rauchwagen (cm) BxHxT | 83,4 x 150 x 80 | 93,4 x 170 x 90 | 103,4 x 170 x 100 | 103,4 x 200 x 100 |
| Mindest Raumhöhe (cm) | 245 | 285 | 290 | 310 |
| Rauchwagen Auflagen | 5 | 6 | 6 | 7 |
Technische Daten
Präzise Spezifikationen für Ihre Planung
Anschlusswerte & Energie
| Technische Werte | TS 80 | TS 90 | TS 95 | TS 100 |
| Elektro kW Reiberauch | 17,25 | 5,5 | 23,4 | 5,5 | 27,5 | 5,5 | 33 | 5,5 |
| Elektro kW Glimmrauch | 17,25 | 0,85 | 23,4 | 0,85 | 27,5 | 0,85 | 33 | 0,85 |
| Öl kW Gebläsebrenner | - | 28 | 30 | 32 |
| Gas kW Gebläsebrenne | - | 28 | 30 | 32 |
Produktbeschreibung
LEFA-Rauchanlagen verbinden technische Funktionen, präzise Prozessführung und robuste Edelstahlkonstruktion.
Je nach Anwendung können Flüssigrauch, Glimmrauch oder Reiberauch eingesetzt werden.
TS 80
TS 90
TS 95
TS 100
verschiedene Rauchverfahren
Funktionsbeschreibung

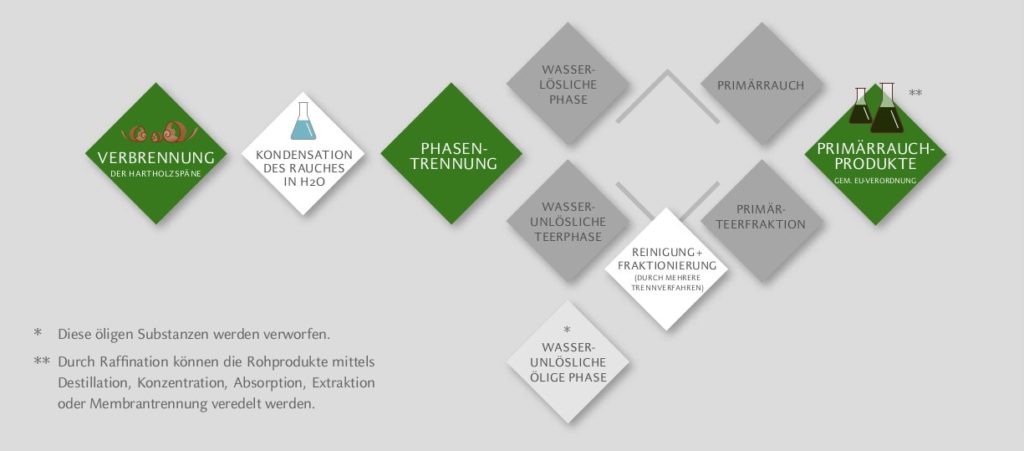

Schonend, schadstofffrei und umweltbewusst: Das LEFA Flüssigrauchverfahren (Europäisches Patent Nr. 0664670)
Das Flüssigrauchverfahren ist besonders schonend, frei von Schadstoffen und umweltbewusst. Der aus naturbelassenen Hölzern (Buche, Ahorn, Erle etc.) gewonnene Rauch in flüssiger Form wird über eine Einstoffdüse des Lüftersystems in geringen Mengen direkt in den Lüfter gesprüht. Dabei bildet sich eine Dampf- und Gasphase, die einen unsichtbaren Rauch erzeugt, der jedoch mit konventionellem Rauch vergleichbar ist. Der Flüssigrauch wird mit einem Druck von 3 – 4 bar eingesprüht. Dieser Vorgang wird in Intervallen durchgeführt. Bei dieser Rauchtechnologie werden die gesundheitlich bedenklichen Stoffe, z. B. Teerstoffe, herausgefiltert.
Vorteile
- Kostengünstige Investition, neueste Technologie und gleichbleibende Qualität
- niedriger Verbrauch von Flüssigrauch – es werden nur geringe Mengen Flüssigrauch eingesprüht
- bei geschlossenen Klappen keine Volumenerhöhung
- umweltfreundlich, sauber, keine Feuerrisiken
- konstante Qualität durch verschiedene Raucharomen, gleichmäßige Rauch-Dosierung, optimale Umluftregelung und vollautomatischen Ablauf
- geringe Energie- und Betriebskosten
- keine hochgiftigen Teerlöser, krebserregenden Teerstoffe und Immissionen durch Raucherzeuger
Funktionsbeschreibung
Während der Rauchphase wird ein Rauchgemisch, bestehend aus Rauch und Transportluft, im Raucherzeuger erzeugt. Der Schwelvorgang wird durch einen Heizstab vollautomatisch in Gang gesetzt. Das Verglimmen des Räuchermaterials findet in einem Temperaturbereich von ca. 400-600°C statt. Das Rauchgemisch wird über ein Rauchrohr dem Verfahrensraum der Rauchanlage zugeführt.
Das Räuchermaterial (Sägemehl oder feine Räucherspäne, Korngröße 0,7mm – 2,5mm) wird vom Vorratsbehälter mittels eines Rührwerkes durch motorischen oder pneumatischen Antrieb in Intervallen über das Dosierrohr dem Brennteller zugeführt. Die Höhenverstellung des Dosierrohres ermöglicht die Einstellung einer optimalen Räuchermaterialzufuhr und damit der gewünschten Rauchdichte.
Das verbrannte Räuchermaterial fällt als Asche durch die Verzahnung der zweigeteilten Abdeckung in den Aschekasten. Der elektrische Heizstab zum Entzünden des Sägemehls ist mit geringem Abstand außerhalb des Brenntellers befestigt. Der Glimmraucherzeuger wird als halboffene Kreislaufanlage (geschlossenes System, ohne Frischluftbeimischung) betrieben.
Funktionsbeschreibung
Der Reiberaucherzeuger
Der Raucherzeuger erzeugt aromatischen Räucherrauch, indem ein Holzstab (Abmessungen 8 x 8 x 70/100 mm) auf ein schnell rotierendes schräg verzahntes Reiberad gepresst wird. Die Anpressung des Holzstabes erfolgt pneumatisch mittels eines Holzgreifers. Der Anpressdruck (Reibedruck) ist variabel einstellbar.
Der Reibevorgang erfolgt diskontinuierlich, d.h. jedem Reibeintervall folgt eine Pause, die ebenfalls veränderbar ist und mit der zusätzlich die Rauchintensität reguliert werden kann. Die Arbeitszeit eines Reibeintervalls (Reibezeit) beträgt durchschnittlich 30-40 Sekunden.
Die Pausezeit beim Heißräuchern liegt bei ca. 40-60 Sekunden und beim Kalträuchern bei ca. 2-4 min. Zwischen Innen- und Außengehäuse ist eine Schallisolierung zur Vermeidung von Körperschall eingebaut.

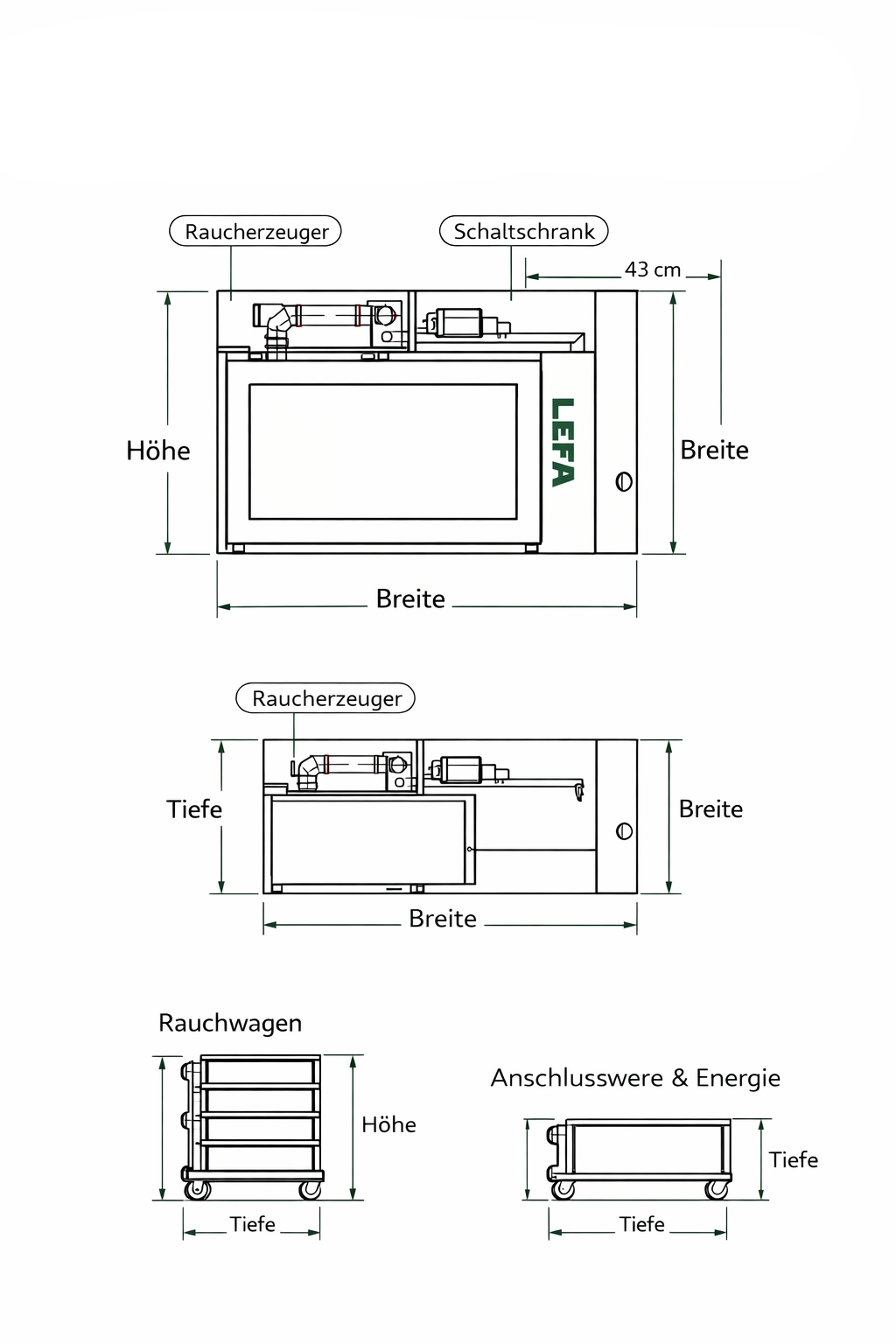

Technische Skizze
Großraumanlage
